Ako demontovať a zostaviť vlnovcové tesnenie (horné nakladače)

Riešenie

Pred akoukoľvek údržbou vypnite prístroj a vytiahnite zástrčku zo zásuvky.

Pri premiestňovaní spotrebičov buďte vždy opatrní, pri prenášaní ťažkých spotrebičov sú potrebné dve osoby.

Vždy používajte ochranné rukavice a priloženú obuv.

Vezmite prosím na vedomie, že neopraviteľné alebo neodborné opravy môžu mať bezpečnostné následky, ak nebudú vykonané správne

Začnite odstránením bočných panelov, aby ste mali prístup ku všetkým rôznym častiam práčky.

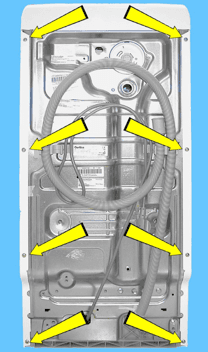

Odskrutkujte skrutky, ktoré pripevňujú pravý alebo ľavý bočný panel (prístroj spredu) na zadný panel.

Posuňte ho smerom k zadnej časti práčky

tak, aby sa umožnilo jeho vybratie z horných vodidiel vyznačených šípkami na výkrese.

Vlnovcová pečať

Odstráňte ľavý a pravý bočný panel (pozri príslušnú kapitolu).

Odpojte vedenie z rôznych podpier (označené šípkami).

Pomocou skrutkovača otvorte svorku a dajte pozor, aby ste neprerazili vlnovcové tesnenie alebo nezlomili poistný krúžok.

Odstráňte spodný diel a dávajte pozor, aby ste nezničili 2 podstavce.

Pri opätovnej montáži.

Namažte celé vstupné sedlo, do ktorého sa má vložiť manžeta.

Namažte sedlo vlnovcového tesnenia, ktoré sa má vložiť do vstupu.

(Spodná časť nie je označená šípkami, pretože je skrytá.)

Po namazaní dvoch sediel, vstupného sedadla a sedla vlnovcového tesnenia.

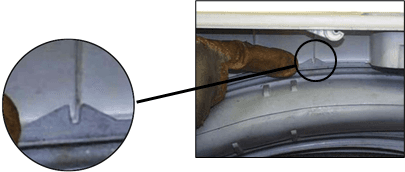

Nájdite pozíciu referenčného symbolu na okraji vstupu.

Umiestnenie referenčného symbolu na spodnom tesnení.

Vložte tesnenie medzi prívod a zváranú vaňu.

Umiestnite dva odkazy tak, aby zodpovedali.

A vložte vlnovcové tesnenie do sedla vkladacieho otvoru.

Namažte časť zaisťovacieho krúžku, ktorá sa má vložiť do vlnovcového tesnenia
sedadlo, aby ste ho pevne pripevnili k zváranej vani.

Namažte sedlo vlnovcového tesnenia označené šípkou.

Vložte poistný krúžok medzi vlnovcové tesnenie a vstup.

Skontrolujte, či je vlnovec vložený presne a či sú referenčné zárezy správne umiestnené z oboch strán

Skontrolujte, či je poistný krúžok po celom obvode dokonale zasunutý v sedle.

Spojte dva konce zaisťovacieho krúžku.

Utiahnite kľúčom na rúrky (dajte pozor, aby ste nepretrhli krúžok).

Zopakujte činnosti vykonané s týmto zaisťovacím krúžkom so zaisťovacím krúžkom, ktorým je pripevnené vlnovcové tesnenie k vstupu.
