Práčka - Ako vymeniť odtokovú hadicu (2)

Vzťahuje sa na

  • Práčka

Riešenie

Vždy sa pred vykonaním opravy alebo údržby oboznamte s bezpečnostnými informáciami v používateľskej príručke vášho výrobku. https://www.electrolux.com/support/user-manuals/

UPOZORNENIE! NEBEZPEČENSTVO ELEKTRICKÉHO ÚDERU

Pred akoukoľvek opravou alebo údržbou vypnite spotrebič a odpojte sieťovú zástrčku zo zásuvky.

UPOZORNENIE! RIZIKO ZRANENIA

Vždy buďte opatrní pri presúvaní spotrebičov. Pri ťažkých spotrebičoch je najbezpečnejšie, ak ich presúvajú dve osoby. Vždy používajte ochranné rukavice a bezpečnostnú obuv. Ochranné rukavice noste stále, aby ste sa ochránili pred porezaním o ostré hrany.

UPOZORNENIE! RIZIKO PORANENIA OČÍ

Pri vykonávaní údržby alebo opravy práce súvisiace s pružinami noste ochranné okuliare.

UPOZORNENIE! RIZIKO PRISKNUTIA

Pri vykonávaní údržby alebo opravy práce súvisiace s remeňmi noste bezpečnostné rukavice.

UPOZORNENIE! NEBEZPEČENSTVO UDUSENIA

Malé časti nie sú vhodné pre deti do 3 rokov. Uchovávajte všetky malé časti a obaly mimo dosahu detí.

Produkt by mali používať alebo inštalovať len dospelí.

Pred akoukoľvek údržbou vypnite prívod vody k spotrebiču. Spotrebič vždy vyprázdnite od všetkej vody. Akúkoľvek údržbu vykonávajte pri zvisle stojacom spotrebiči. Zostatková voda by mohla poškodiť elektroniku, ak by bol spotrebič položený na niektorú zo svojich strán.

Uistite sa, že produkt používate len na jeho určený účel a overte, že je kompatibilnou súčasťou pre zamýšľaný výrobok.

Nepoužívajte ani neinštalujte produkt, ak je poškodený.

Upozorňujeme, že samostatná oprava alebo oprava laikom môže mať bezpečnostné následky, ak nie je vykonaná správne, a môže zrušiť záruku. Vlastnenie potrebnej odbornosti je nevyhnutné.

AKO VYMENIŤ ODTOKOVÚ HADICU

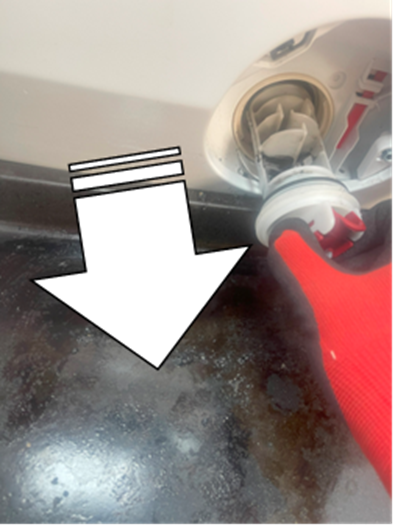

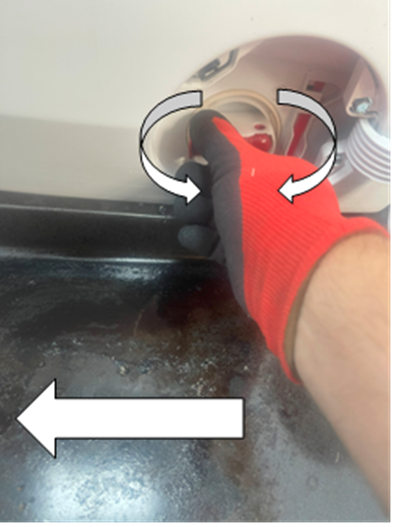

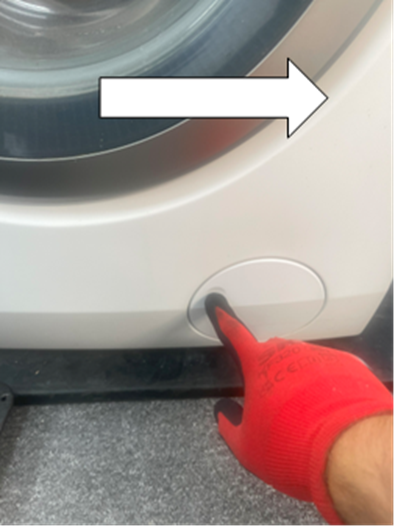

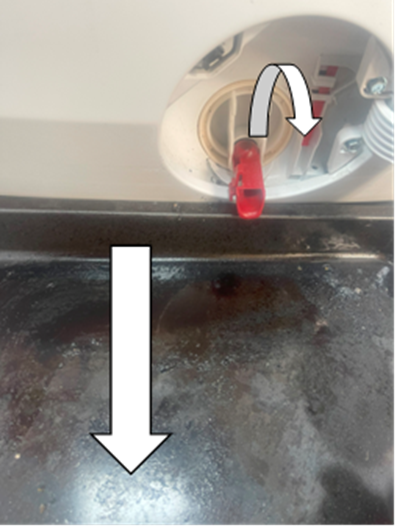

1. Odskrutkujte a vyprázdnite odtokový filter (POZNÁMKA: odporúča sa použiť pekáč na odtekanie vody).

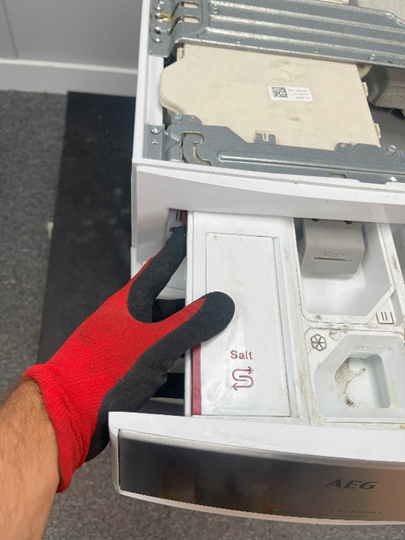

2. Otvorte zásuvku na prací prostriedok a stlačte západku vzadu vľavo od zásuvky, aby ste uvoľnili zásuvku na prací prostriedok.

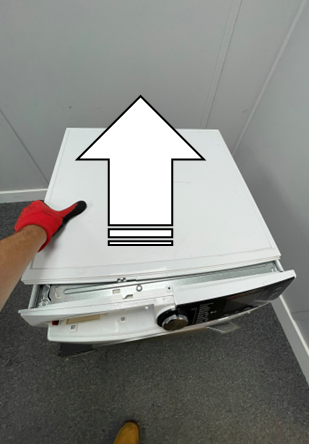

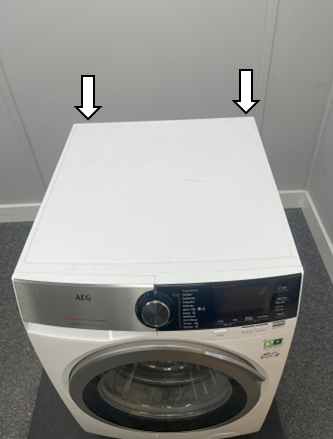

3. Odskrutkujte dva 8mm skrutky na zadnej strane veka práčky a posuňte ho dozadu, aby ste ho uvoľnili.

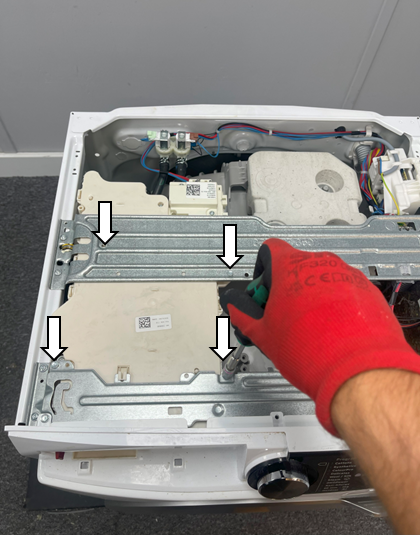

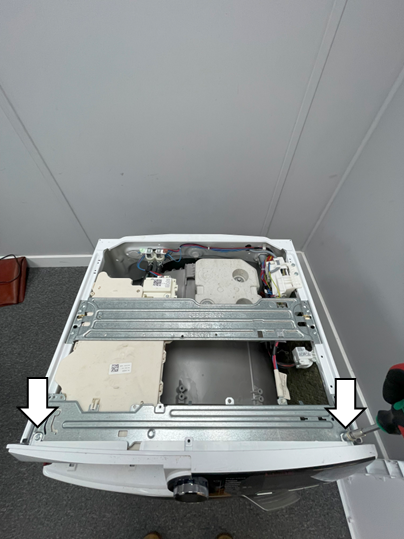

4. Odskrutkujte štyri 8mm skrutky na jednotke vodného dávkovača a dve 7mm skrutky na vrchu ovládacieho panela.

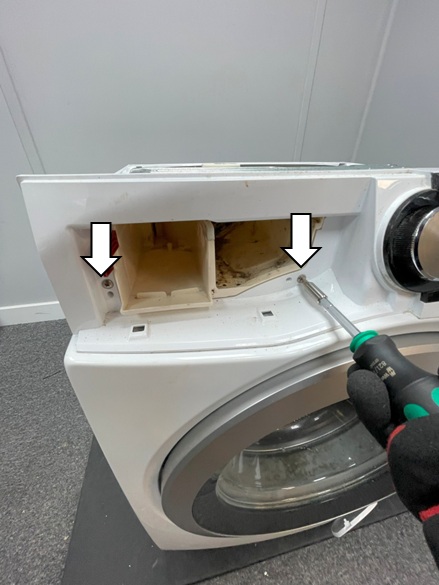

5. Odskrutkujte dva PH2 skrutky v puzdre na prášok do umývačky.

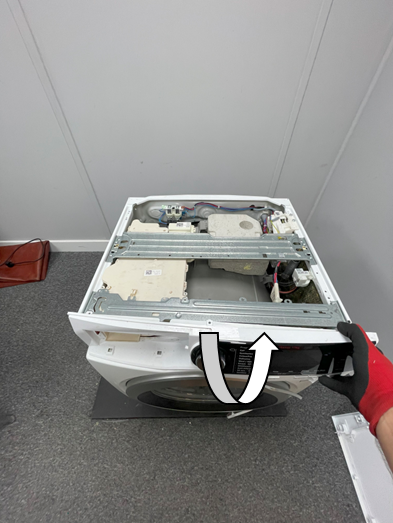

6. Opatrne uvoľnite držiak kábla. Potiahnite ovládací panel smerom k sebe, aby ste ho uvoľnili.

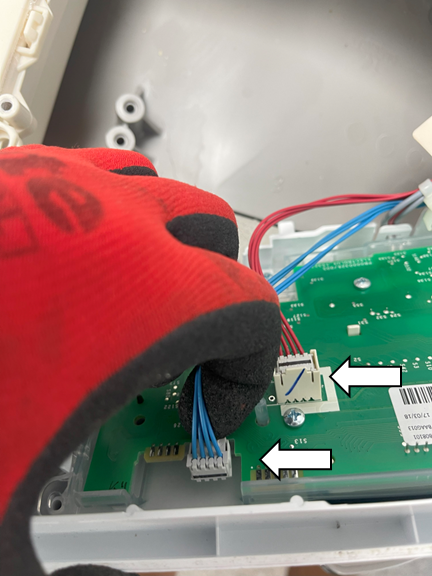

7. Opatrne odpojte dva káblové konektory pre dosku používateľského rozhrania. Dávajte pozor, aby ste konektory nepoškodili.

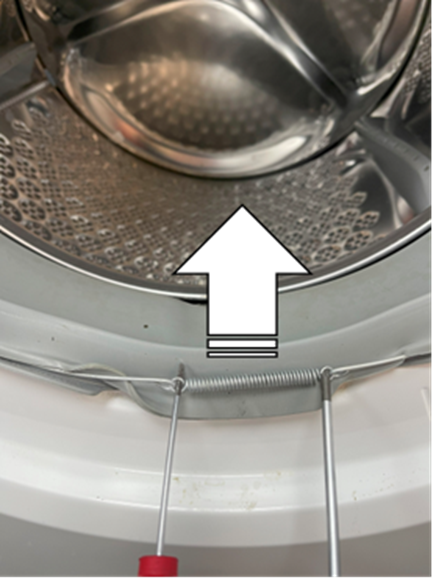

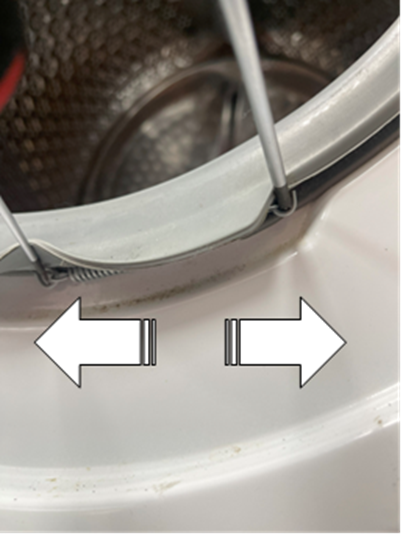

8. Použite dva malé skrutkovače na to, aby ste natiahli pružinu a uvoľnili tak napätie na spojovacom krúžku.

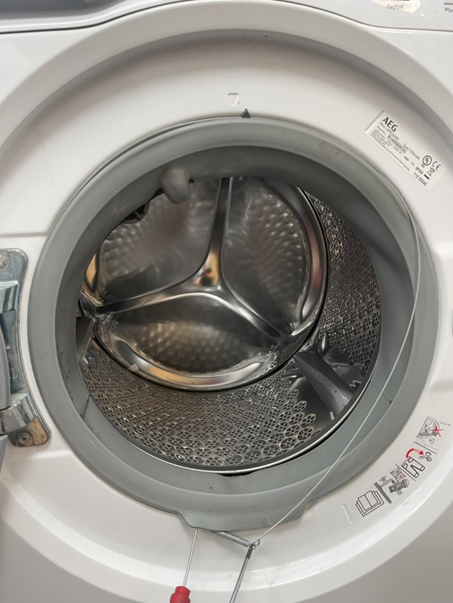

9. Pri uvoľňovaní napätia z krúžku spojenia ho potiahnite dopredu a odstráňte z tesnenia dverí.




10. POZNÁMKA: Pri opätovnej montáži opakujte kroky v opačnom poradí a pomocou skrutkovačov uvoľnite napätie pružiny a znovu ju umiestnite do drážky na tesnení dverí.

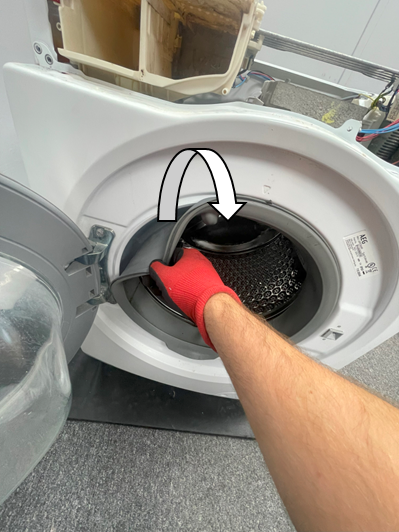

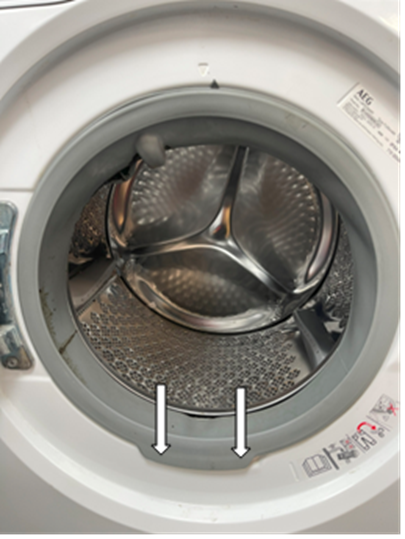

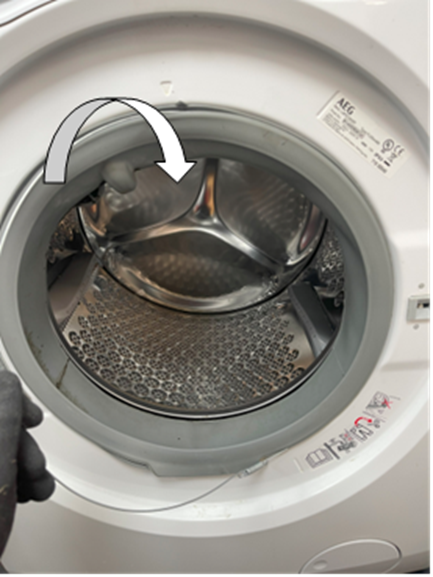

11. Odopnite tesnenie dverí od predného panela.

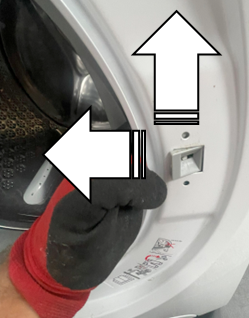

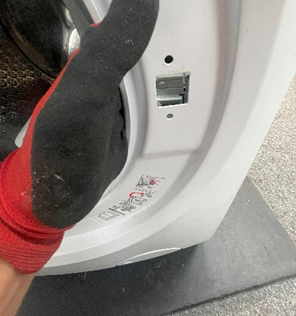

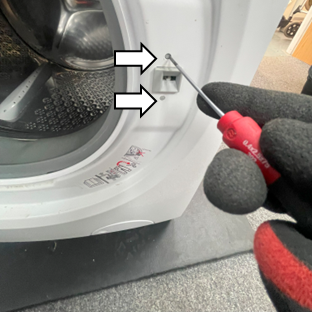

12. Použite malý plochý skrutkovač na stlačenie dvoch západiek zámku dverí, potom posuňte zámok dverí doľava a zatlačte ho do predného panela, aby ste ho uvoľnili.

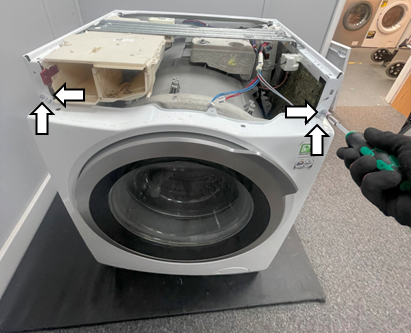

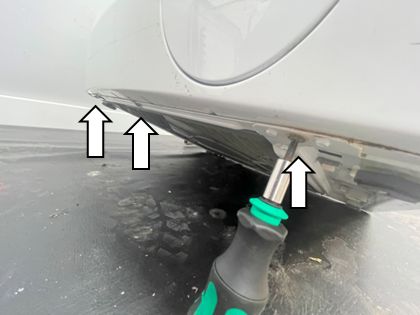

13. Odskrutkujte štyri 8mm skrutky na vrchu predného panela a tri Torx 20 skrutky pod predným panelom.

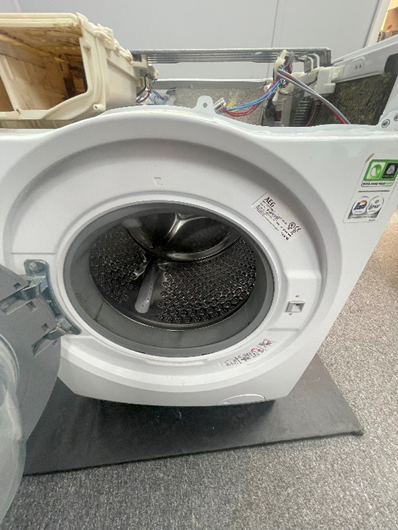

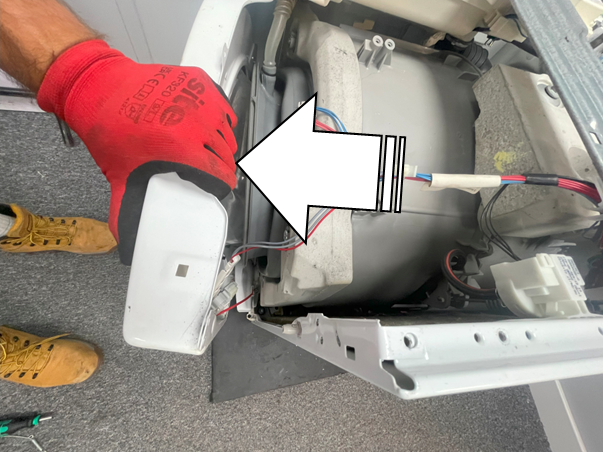

14. Potiahnite predný panel smerom k sebe, aby ste ho uvoľnili.

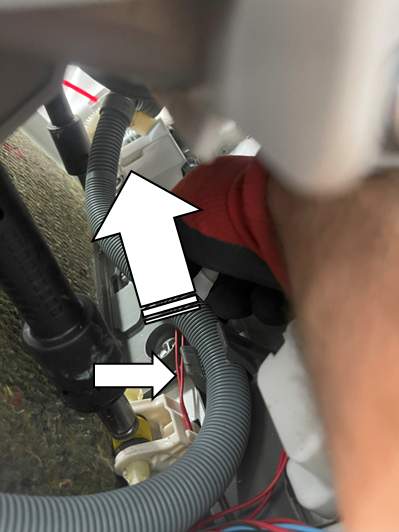

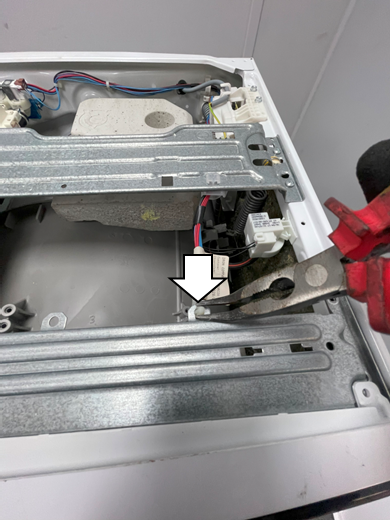

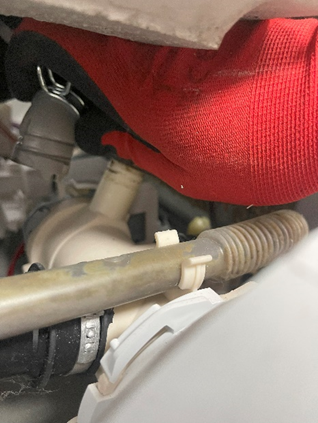

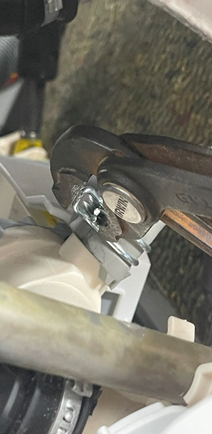

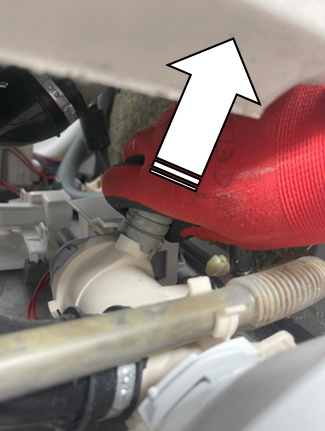

15. Pomocou klieští stlačte sponu a posuňte ju po hadici nadol. Odpojte výpustnú hadicu od puzdra čerpadla. POZNÁMKA: V tejto fáze môže z hadice vytekať zvyšková voda. Pri opätovnej inštalácii sa uistite, že hadicu umiestnite do správnej polohy na puzdre čerpadla s použitím drážkovaného vedenia na výpustnej hadici.

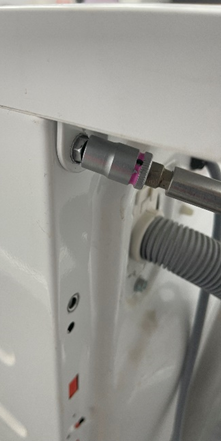

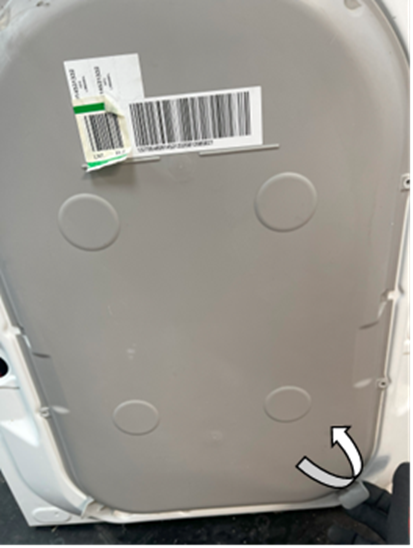

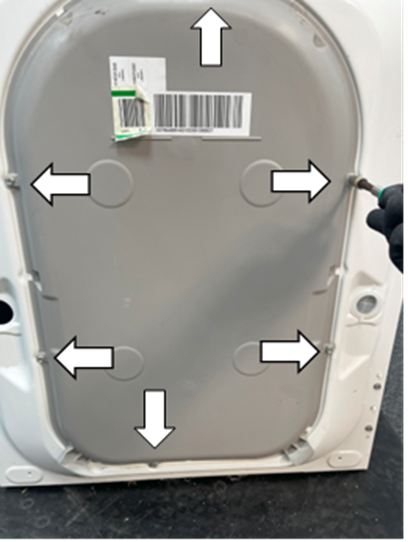

16. Odskrutkujte šesť 7mm skrutiek na zadnom panely a potom ťahajte od spodného rohu, aby ste odopli zadný panel od práčky. (POZNÁMKA: Uistite sa, že všetky západky sú pri opätovnej inštalácii pevne zatlačené späť na miesto).

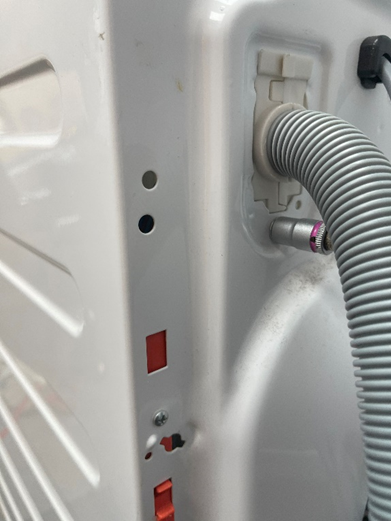

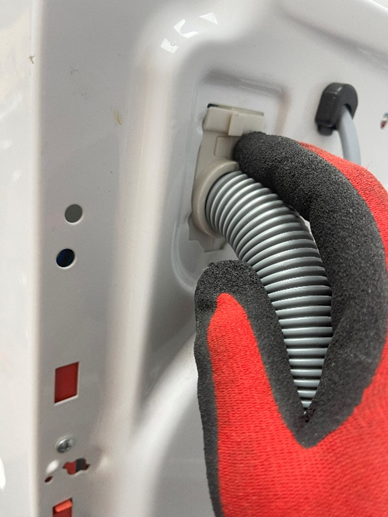

17. Odskrutkujte 8mm skrutku držiaka odvodnej hadice, potom držiak posuňte nadol a zatlačte do puzdra spotrebiča, aby ste ho uvoľnili.


18. Vyberte odtokovú hadicu zo spodnej záchytnej spony na základni spotrebiča.

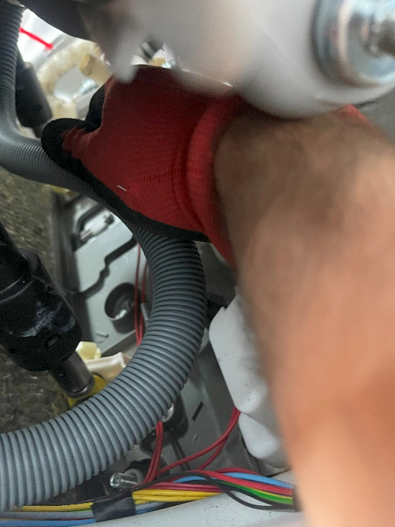

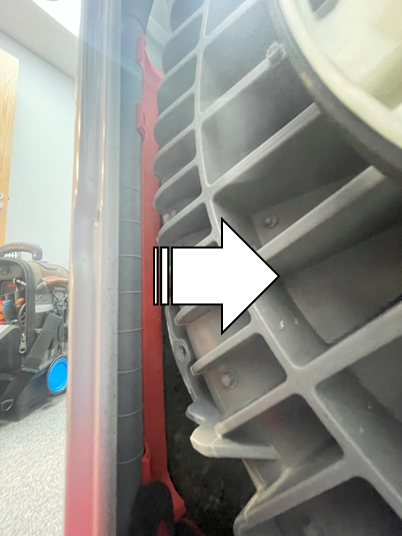

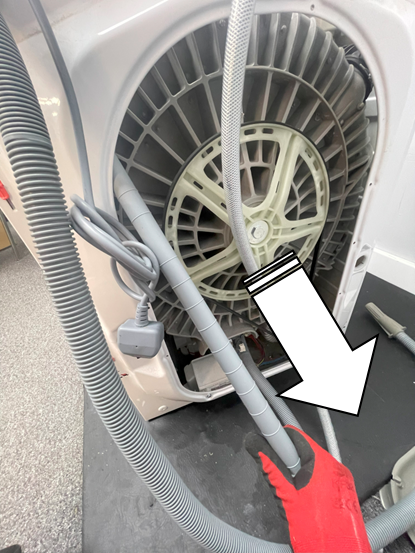

19. Vytiahnite odvodňovaciu hadicu z držiaka na vnútornej strane prístroja.

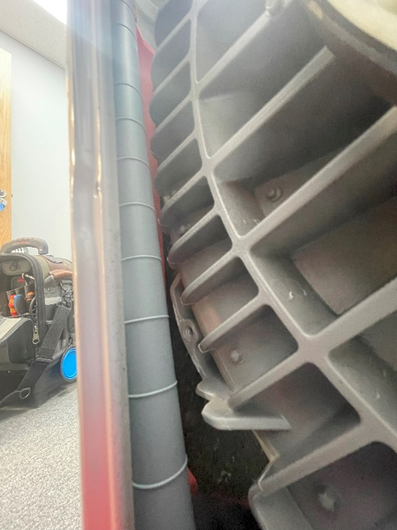

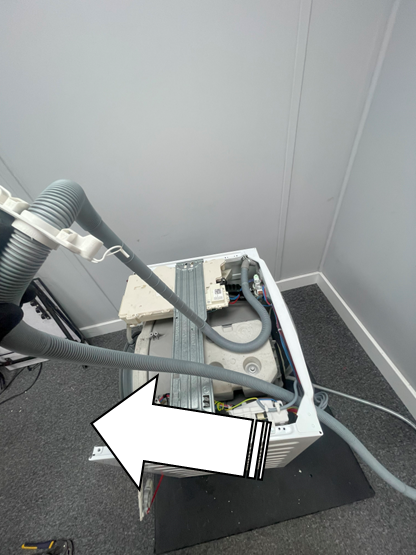

20. Vytiahnite voľnú odvodňovaciu hadicu z tela spotrebiča.

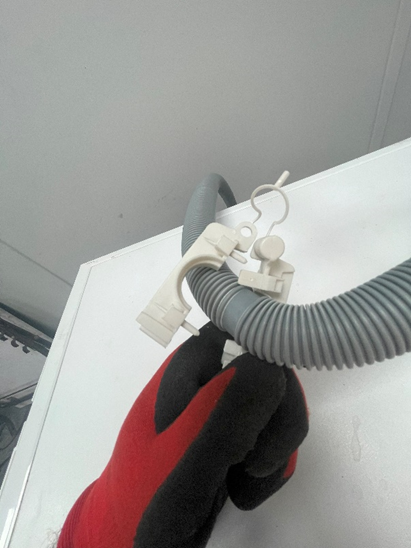

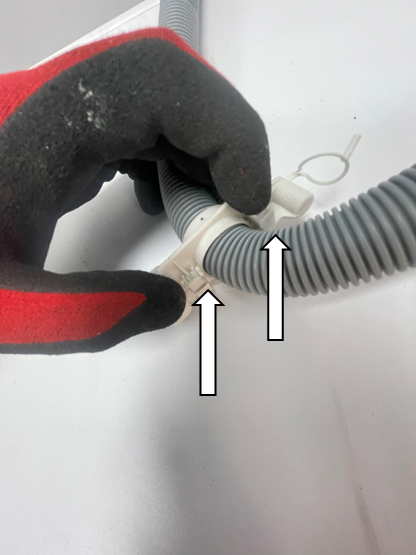

21. Uvoľnite držiak odtokovej hadice uvoľnením dvoch spon.


22. Pri montáži opakujte kroky v opačnom poradí.
